오래된 유니폴러 스텝모터 구동용 콘트롤러인 위드스타를 조금 손을 봤습니다.

큰 적도의를 간단한 항성시 구동과 적당한 배속을 마이크로스텝으로 돌리기 위한 버젼입니다.

요 콘트롤러는 모터를 직접 구동 하지는 않고, 마이크로 스텝을 만드는 마이크로 스텝 IC를

작동시킵니다. 마이크로스텝IC(또는 마이크로스텝 구동용 드라이버)의 출력은 당연히 큰

스텝모터가 장착되는 것이고요.

선두천문대 김한철옹이 일본 히라이시(백석)님에게서 구입한 적도의가 제 방에 있는데(몇년전에 서천동에 주셨지요)

수원 경희대에서 얻어온 콘테이너 돔안에 넣고, 요 콘트롤러를 연결하면 끝.....ㅎㅎㅎ( 홍천에... 하긴 몇년 더..)

회로도는 깨끗이 정리하겠습니다. 첨부되는 소스코드는 해당 기종(항성시 구동 펄스는 기어비로 각각 다릅니다)이

추가되면 넣어 놓지요.

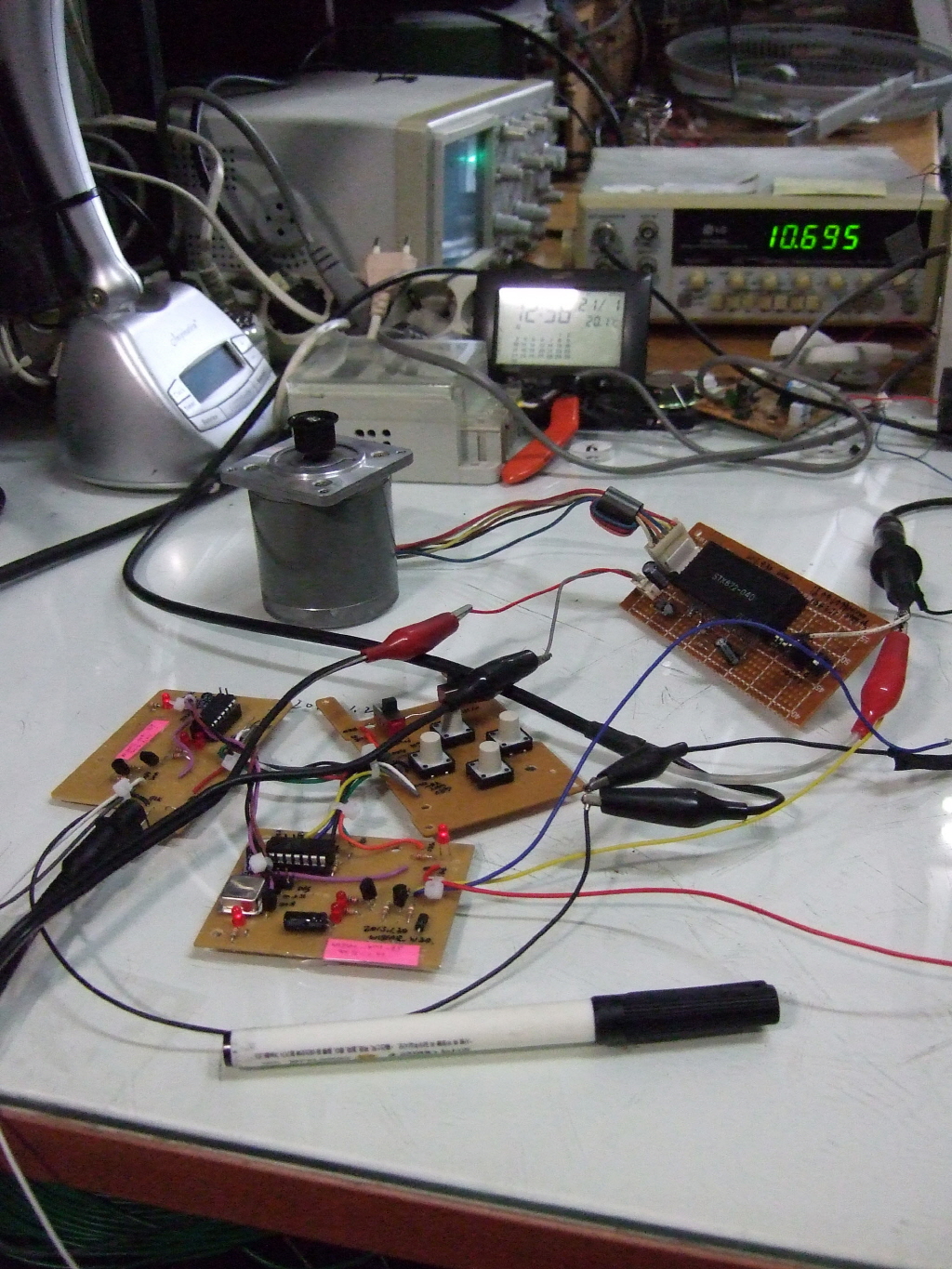

초중국산 16 마이크로 스텝 IC를 연결한 1.8도 스텝모터와 이번에 만든 콘트롤러가 만나니까 2분50초에 한바퀴가

부드럽게 돕니다. ㅎㅎㅎ.  항성시 주파수를 10.695...hz 로 만들었습니다.

요 마이크로스텝ic는 상승/하강 펄스 모두 작동합니다(7062m은 상승엣지에서 구동, 요거쓰면 5분에 한바퀴.).

-

1월22일 14시쯤 추가

하늘 한바퀴 구동용 상승펄스 3,920,000개 발생(모델B) 과 921,600개 발생(모델A)에 적용되는

프로그램과 코드(WISTAR_W21.TXT/HEX) 첨부 했습니다.

제가 이베이에서 구입한 16마이크로스텝 IC 는 상승하강 모든엣지에서 구동되는 STXSTK672-040 (1.5A용,개당 약 2 1불)입니다.

제가 안써봤지만 3A 용으로 STK672-050도 있네요.

-

1월23일 20시11분 추가

회로도를 정리했습니다.
