컴퓨터를 돌리면서 적도의를 오토가이더할때에 프린터포트에서 나온 신호를 이용합니다.

아직까지는 오토가이드 신호를 만들어 내는 개별장비나, 카메라-컴퓨터의 저렴한 장치나,

그 신호를 받는 적도의에서는 병렬신호용 케이블이 많습니다. 향후에는 직렬신호로도 나오겠지요.

"절연"을 생각하다 보니까 ( dslr 셧터쪽, dslr전원쪽 ),  컴퓨터와 적도의도 절연할수 잇는곳을

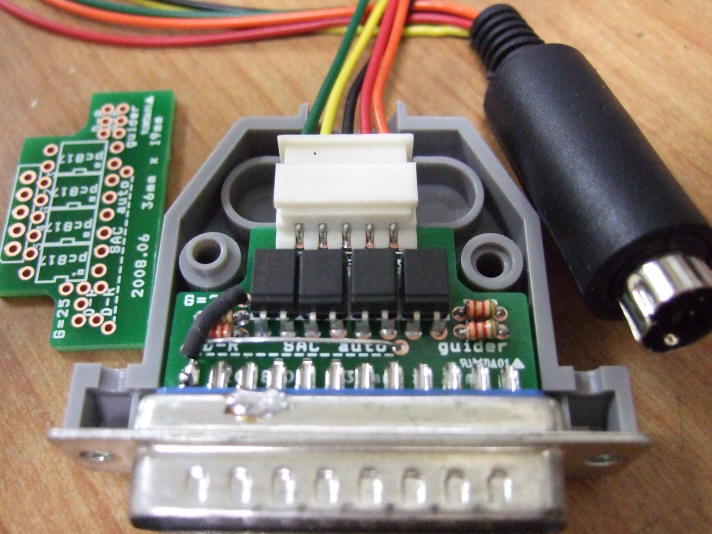

해보고 싶더군요. 그래서 종래의 tr방식의 신호전달을 광접속을 하는 '전기절연'구조로 만들어 봤습니다

일반적인 트랜지스터 대신에 포포커플러 pc817 을 쓴것입니다.

test는 아직....

간단한 회로이고요, test후에 회로도와 부품표를 이곳에 첨부시키겟습니다 `````.



--

2011년 8월17일 추가.  제목에 "오토가이드#0->#1)을 추가 했습니다.  회로도와 부품표가 없네요. 그려 넣겠습니다.

2011년 8월25일 이건호님의 홈체이지에 있는 2004년에 작성된 프린트포트용 회로도와 저의 포토커플러타입 회로도를 추가 했습니다.

-

2011년 10월1일 추가

3년반전에 만든 기판을 다 썼네요.... 이젠 프린터포트로 제어하는 분이 거의 없지만, 가장 기초적인 장비라서

잊어 먹기전에 돈 안들이고(시간 은 많이 들이고) 소형 cnc로 기판을 가공했습니다. cnc용 도면과 가공 data(nc data, 마하3용)도

첨부 했습니다. 엔드밀은 지름 0,5mm, 깊이 2mm 짜리이며, 기판은 단면 1.6mm 두께입니다.  마하3 가동 프로그램에서

엔드밀의 3축 이동 속도는 150mm/min 으로 조절해서 가공 했습니다.

첨부화일:auto-guide-25pin-36x19-20110928.rou 와 nc  , rou는 enroute3.exe에서 열립니다.  nc 는 일반 text 명령어 입니다.
