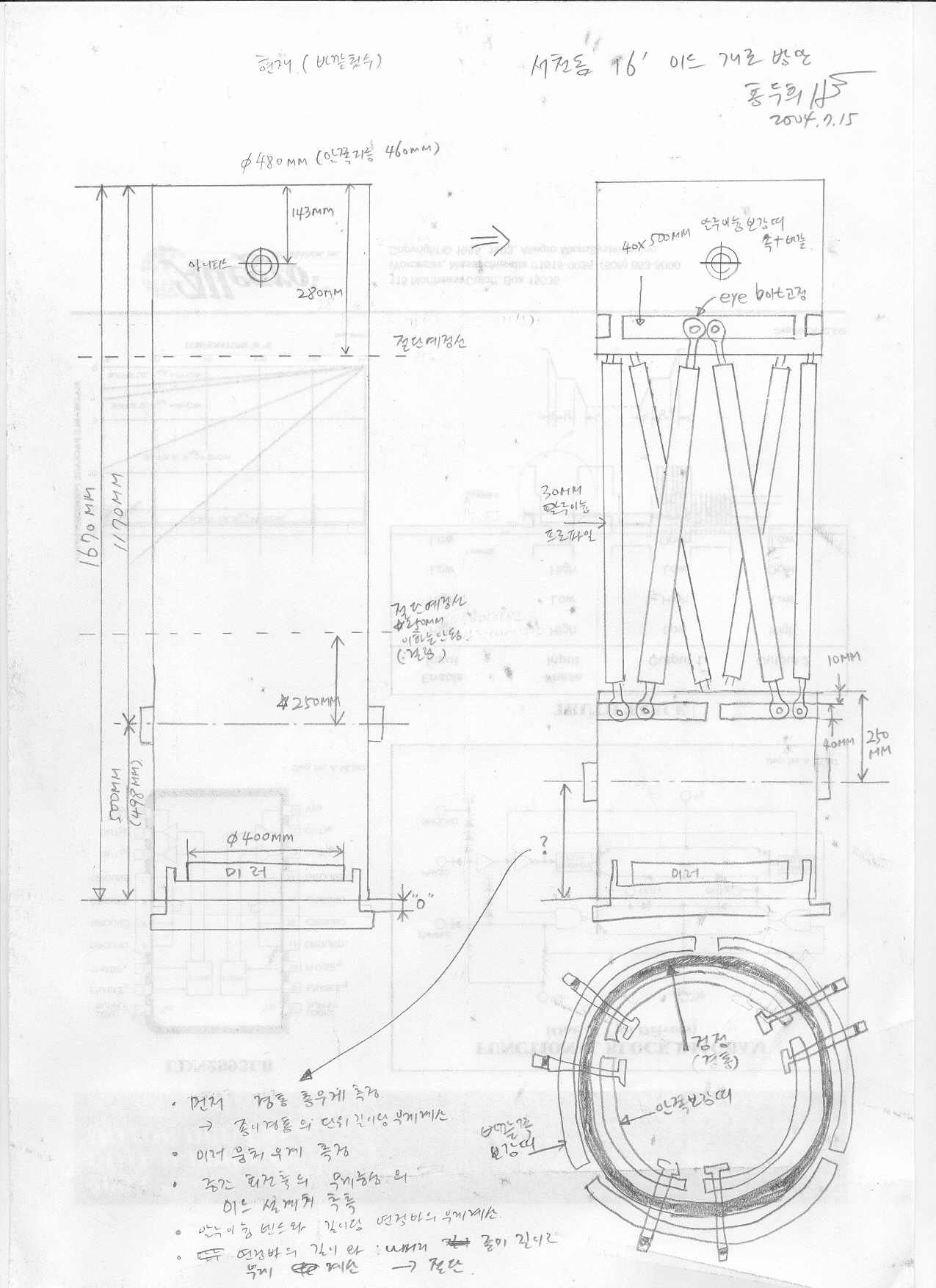

미드 망원경 개조 계획 그림입니다.

홍두희 https://sac-club.co.kr/xe/index.php?mid=photo&document_srl=40340
조회 수 1839 댓글 1
?

단축키

Prev이전 문서

Next다음 문서

크게 작게 위로 아래로 댓글로 가기 인쇄 첨부
?

단축키

Prev이전 문서

Next다음 문서

크게 작게 위로 아래로 댓글로 가기 인쇄 첨부


오늘이 정기모임이니 늦은 숙제 했습니다.

이면지에 끄적(선은 흘렸지만 숫자는 바릅니다^^)거려서 뒷면이

앞에 보이네요, 보시는데 죄송.

개조후에 무게중심을 잡기위해 조심조심합니다.

옛날 이야기에 먹을것을 정확히 반으로 가르는데 여운가 원숭이가

나타나서 야금야금 조금씩 다 먹었다지요.

현재의 종이경통의 중간을 잘라내서 접안부와 반사경을 분리하고

그 중간을 알루미늄 막대기 6개로 조립하려고 합니다.

받침대도 잘라내고요. 경통개조가 중요한 거라서 이거만 그립니다.
Atachment
첨부 '1'
위로 아래로 댓글로 가기 인쇄 첨부
Comments '1'
  • 홍두희 2004.07.23 18:47
    7월21일- 3mm(두께)x40mm(폭)x2000mm(길이) 6063 알루미늄구입 \4500 x 4 = \18000
    7월23일- 알루미늄을 지름 480mm 로 4개 말음 \20000
    - 알루미늄 프로파일(30mm x 30mm) 1m 짜리 6개와 ㄱ자 조각 12개 \32800
    - 스텐레스 나사 m9(15조), m6(20조), m4(30조) \10100
    -m6 헨드탭 1곽(3개)과 탭내는 헨들 \13500
    =7월23일 계산= 회전축을 반사경쪽으로 15cm 이동.
    = 반사경 뒷쪽에 12kg 무게추 달음.
