2004년 1월24일 만능기판으로 만들어서 회로도등과 이곳에 올렸고, 04년 16회 스타파티때에 보여드린것인데 05년 4월에 기판을 몇개 떠놨습니다. 05년 10월 17회 스타파티를 맞이하여 손쉽게
제작할수 있도록 사진과 제작 설명을 하였습니다.

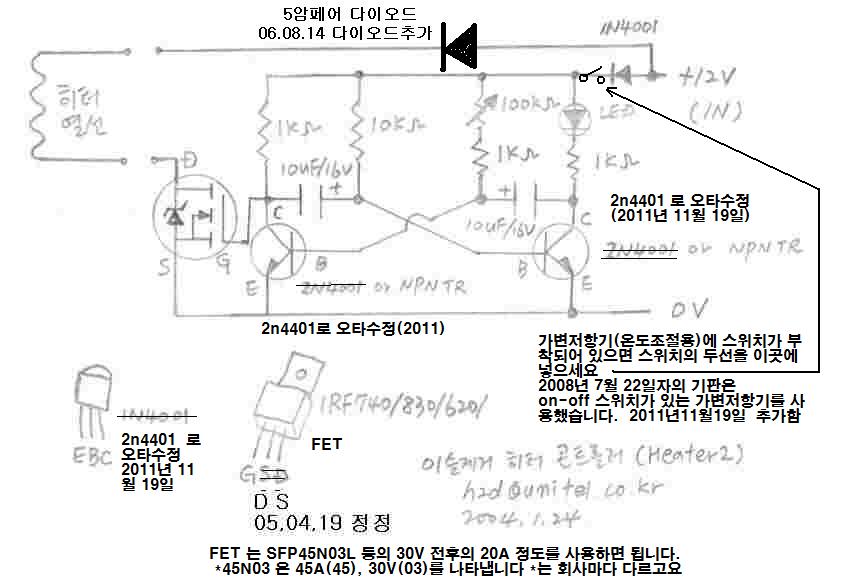

회로도는 04년 1월과 거의 같습니다( 역전압 공급 방지용으로 큰 다이오드가 추가 되었고, 대용량 fet를 를 사용했습니다.
---
반자동 이슬제거기 제작 설명서.

1. 재료
        가) 반자동 이슬제거기 기판( 75MM X 29MM )                        ;        1개
        나) NPN 트랜지스터 (2N4001등)                                               ;        2개
        다) 히터 스위칭용 FET IRF640A 또는 SFP45N03L등                        ;        1개
          라) 가변저항기 50K 오옴                                                 ;        1개
        마) 저항기 (10 KOHM, 1/8W 또는 1/4W)                                               ;        1개
        바) 저항기 (1 KOHM, 1/8W 또는 1/4W)                                               ;        3개
        사) 발광다이오드                                                              ;        1개
        아) 정류다이오드 (IN4001또는 1N4007)                                    ;        1개
        자) 정류다이오드 5 암페어이상                                                 ;        1개
        차) DC JACK(6.2MM)                                               ;        1개
        카) 출력단자                                                ;          1개(또는 병렬로 2개)
        타) 전해콘덴서 ( 10uF/16V)                                                ;        2개
2. 작동원리
        가) 공급되는 전원을 히터로 전달할 때에 일정한 주기로 ON/OFF를 하면 출력의 전체양을 조절할수 잇습니다.
            비안정 멀티바이브레이터 라는 가장 기초적인 발진회로이며 2개의 TR, 2개의 콘덴서, 4개의 저항이 쌍으로
              배치되어 있어서 한쪽이 작동할때는 다른 쪽이 작동이 안되며 이 기능을 콘덴서의 충전과 방전을 이용하여
              수행합니다.  콘덴서에 충전되는 주기는 그와 연결되는 저항으로 조절이 됨으로 한쪽은 고정된 저항값, 다른
              한쪽은 변동되는 저항값을 가짐으로 ON 의 주기가 OFF 의 주기에 대하여 상대적으로 길수도 있고, 짧을수도
              잇어서 출력되는 량을 조잘할수 잇습니다.
          나) 서로 반복되는 2개의 작은 트랜지스터의 신호를 큰 전류가 흐를수 있는 FET에 연결하여 큰 부하를 콘트롤
              할수 있습니다. 다이오드 2개는 전원전압이 반대로 공급될 경우를 대비해서 기기 보호용으로 부착한 것입니다.

3. 만드는 순서
              1. FET 는 전면이 위로 향하게 삽입 합니다. 트랜지스터는 앞면이 볼륨쪽을 향해야 합니다.
              2. 다이오드는 흰색띠의 위치가 기판의 그림과 같아야 합니다.
                3. 콘덴서와 발광 다이오드(+가 긴 다리)도 극성을  맟추어야 합니다
4 작동순서
        가) 전원연결
           DC IN 에 12V에서 15V의 직류전압을 가운데 극성이 +임을 확인하고 삽입합니다. 사용히터의 용량보다는 큰
             아답터등을 사용하십시오. 발광다이오드가 깜빡입니다. 발광다이오드가 깜빡이지 않으면 극성이 확인하십시오.
             가변 저항기는 시계반대방향으로 돌려놓으십시요.
        나) 히터연결
           출력단자에 히터를 연결하십시요
           다) 가변저항기를 시계방향으로 돌려서 발광 다이오드가 껌뻑 껌뻑 하는 것을 확인하십시요.
             연결되 히터가 뜨거원 지는 것을 확인하십시요.

5. 회로도,히터제작은 별도 설명서에 있습니다

6.. 이 아이디어는 h2d@unitel.co.kr가 2004년 설에 만들어서 2004년 1월24일 서천동게시판에 올린 내용을 2005년 10월29일
17회 스타파티때  KIT로 선보이는 것입니다.(file명;semi_dew_eraser.hwp)

홍두희 2005년 10월29일 0시32분.

-

2011년 11월19일 추가.

회로도면을 정정 했습니다.
